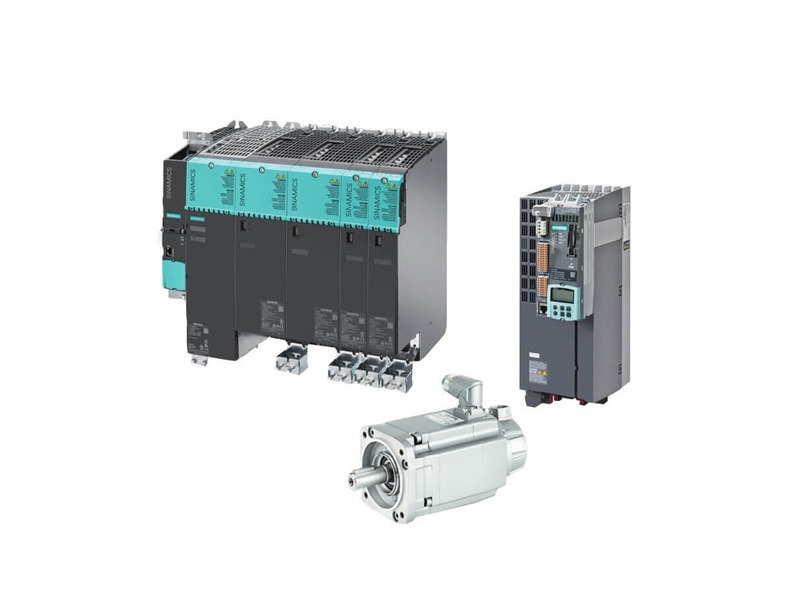

适合要求苛刻的单轴或多轴应用的灵活、模块化驱动系统
模块化 SINAMICS S120 驱动器是一种模块化系统，适用于工厂和机械设备中的高性能运动控制应用。基于高度协调且组态灵活的组件与功能，可以实现定制化解决方案。例如，具有矢量或伺服功能的高性能单机传动系统或协同传动系统（多轴应用）。用户也将获益于SINAMICS S120 驱动系统更高的性能、更强的生产力以及更好的灵活性。
用于单轴控制的AC/AC 驱动器和用于多轴控制的共母线的DC/AC驱动器。SINAMICS S120其功率范围为0.12Kw -4500Kw，几乎适用于所有的生产机械。
多功能性：集多种控制模式于一体，适合于单轴或多轴驱动。一个多轴控制单元CU320能控制多个驱动轴，其轴数与控制模式有关。
伺服控制：6个驱动轴。
矢量控制：4个驱动轴。
V/F控制：8个驱动轴。
进线电压：单向200－240VAC、三相380－480VAC和三相660－690VAC
控制电机类型：既能控制感应电机，又能控制同步、力矩及直线电机。
控制功能：既有高精度的速度控制功能，又具有简单定位功能，实现轴的相对和绝对定位。如果和上位的SIMOTION控制系统结合在一起还能实现同步、凸轮等复杂的运动控制功能。
硬件的自动识别：各驱动组件之间是通过高速通讯接口DRIVE-CLiQ来连接，因此主控单元CU320能自动识别各组件。
数据的快速交换：各组件借助DRIVE-CLiQ的通讯连接，能够实现组件间的快速数据交换，任一组件都可以很方便获取其它组件的数据，即：一台驱动器能够获取另一台驱动器的数据（如：速度和位置的实际值等）。
灵活性：模块化设计，升级性强。可以根据实际需要来增加或减少相应的模块，或者来选择单轴或双轴功率模块。
友好的参数界面：图形化的参数界面易懂易学，可根据功能图的实时显示，来实现参数的动态调试和监控。
选型和配置：SIZER工具软件通过向导方便快捷地来实现SINAMICS S120的硬件配置，并可以导出配置和订货清单。
TIA设计理念：集成的PROFIBUS－DP接口，易于和其它控制系统连接。
系统概览
SINAMICS S120 驱动器系统是一个适合高性能应用的模块化系统。它提供了AC/AC单轴驱动方案以及DC/AC多轴驱动方案。同时，它也有用于实现模块化工厂与机器方案的分布式驱动系统。
|
结构型式 |
变频器设计 |
配置 |
防护等级 |
供电电压/功率 |
|---|---|---|---|---|
|
模块型 |
适合单轴应用的交流/交流装置 |
控制单元 + 功率模块 |
IP20 |
0.55 – 4 kW（0.75 – 5 hp，240 V 时）到 11 – 250 kW（10 – 400 hp，600 V 时） |
|
书本型 |
适合多轴应用的直流/交流装置 |
控制单元 + 整流装置 + 功率模块 |
IP00 / IP20 |
1.6 – 107 kW（1.5 – 150 hp，400 V 时） |
|
装置型 |
适合单轴应用的交流/交流装置 |
控制单元 + 功率模块 |
IP20 |
110 kW – 250 kW |
|
装置型 |
适合多轴应用的直流/交流装置 |
控制单元 + 整流装置 + 功率模块 |
IP00 / IP20 |
110 – 3040 kW（150 – 4370 hp，460 V 时）到 75 – 6840 kW（75 – 1250 hp，575 V 时） |
|
变频调速柜 |
适合多轴应用的直流/交流装置 |
控制单元 + 整流装置 + 功率模块 |
IP20，可选：IP21、IP23、IP43、IP54 |
4.8 kW – 3040 kW (5 – 4370 hp，460 V 时) 75 – 5700 kW （100 – 6034 hp，575 V 时） |
|
变频调速柜，船舶驱动装置应用 |
适合多轴应用的直流/交流装置 |
控制单元 + 整流装置 + 功率模块 |
IP43、44、54 |
560 – 5700 kW，690 V 时；根据要求，可提供其它电压；液体冷却设计 75 -4500 kW，400 – 690 V 时；根据要求，可提供其它电压；空气冷却设计 |
|
分布式伺服驱动器 S120M |
适合单轴应用的直流/交流装置 |
控制单元 + 整流装置 + 逆变装置与电机的组合 |
IP65 / IP67 |
0.25 – 1..1 kW |
模块型
SINAMICS S120 模块型 (AC/AC) 是一种高性能变频器或伺服驱动器，包括一个控制单元和一个功率模块。它覆盖了从 0.55 kW 到 250 kW 的超宽功率范围。
书本型
SINAMICS S120 (DC/AC) 是一种高性能变频器或伺服驱动器，包括控制单元、整流装置和书本型逆变装置。它覆盖了从 1.6 kW 到 107 kW 的功率范围。
装置型 (DC/AC)
SINAMICS S120 装置型 (DC/AC) 是一种高性能变频器或伺服驱动器，包括控制单元、整流装置和装置型逆变装置。它覆盖了从 110 kW 到 6840 kW 的极宽功率范围。装置型 (AC/AC)
SINAMICS S120 装置型 (AC/AC) 是一种高性能变频器，包括控制单元、装置型功率模块。它覆盖了从 110 kW 到 250 kW 的功率范围。
SINAMICS S120 CM 船用驱动器
SINAMICS S120 机柜型模块 – 适合船舶领域的定制柜，具有 S120 CM 标准解决方案的所有优点。功率范围 560 kW 到 5700 kW.
分布式伺服驱动器 S120M
分布式 SINAMICS S120M 是一种随时可连接使用的紧凑型驱动器，包括一个带有多圈绝对值编码器的同步伺服电机以及一个集成式功率单元（逆变装置）。功率范围 0.25 kW 到 1.1 kW.
SINAMICS 驱动器适用于泵、通风和压缩应用。
SINAMICS 驱动器适用于具有较高转速和转矩精度要求的连续过程。
SINAMICS 驱动器适用于单轴或多轴的协同定位。
SINAMICS 驱动器适用于材料加工领域中的所有应用。
6SL3..
S120 AC DRIVE FW V4.8
6SL3..
SINAMICS S120 AC DRIVE FW V5.1
6SL3..
SINAMICS S120 AC DRIVE FW V5.2
6SL3040-0LA00-0AA0
S120 CONTROL UNIT CU310 DP
6SL3040-0LA00-0AA1
S120 CONTROL UNIT CU310 DP
6SL3040-0LA01-0AA0
S120 CONTROL UNIT CU310 PN
6SL3040-0LA01-0AA1
S120 CONTROL UNIT CU310 PN
6SL3040-0MA00-0AA1
S120 CONTROL UNIT CU320
6SL3040-0PA00-0AA1
S120 CONTROL UNIT ADAPTER CUA31
6SL3040-0PA01-0AA0
S120 CONTROL UNIT ADAPTER CUA32
6SL3040-1LA00-0AA0
S120 CONTROL UNIT CU310-2 DP
6SL3040-1LA01-0AA0
S120 CONTROL UNIT CU310-2 PN
6SL3040-1MA0.
SINAMICS S120 CU AND SC FW V5.1
6SL3040-1MA0..
S120 CU AND SYSTEM COMPONENTS F V4.8
6SL3040-1MA0..
SINAMICS S120 CU AND SYS COMP. FW V5.2
6SL3040-1MA00-0AA0
S120 CONTROL UNIT CU320-2 DP
6SL3040-1MA01-0AA0
S120 CONTROL UNIT CU320-2 PN
